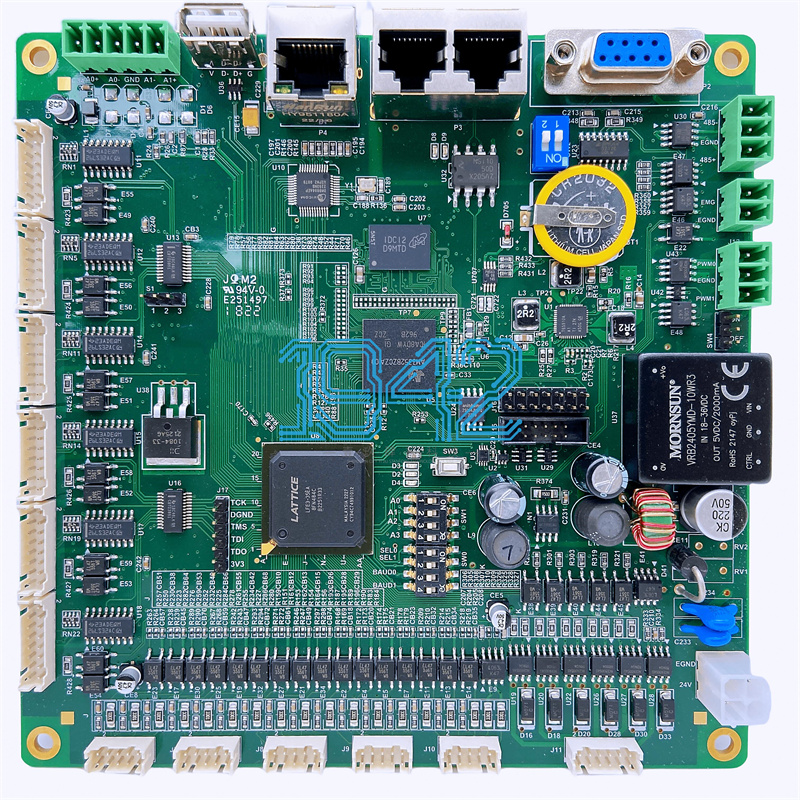

一、什么是QFN封裝
QFN（Quad Flat No-lead）即“方形扁平無引腳封裝”，屬于表面貼裝型芯片封裝。它取消了傳統的外延引腳，用封裝底部的金屬焊盤完成電氣與散熱連接，典型特征包括：
- • 體積小：常見尺寸 2 mm×2 mm～12 mm×12 mm
- • 厚度薄：整體高度可低于 0.55 mm
- • 無引腳：焊盤全部隱藏于底部，顯著降低寄生電感（<1 nH）
- • 大散熱焊盤：中心裸露銅墊與 PCB 熱過孔直接耦合，熱阻低至 10–20 °C/W
二、內部結構與工藝流程
-
結構分解
– Cu 引線框架：承載芯片與焊盤
– 導電膠/共晶焊：芯片粘接，導熱系數 >30 W/m·K
– 金線或銅線鍵合：18–25 µm 直徑，鍵合強度 ≥8 gf
– 環氧塑封體：黑色耐高溫 EMC，玻璃化轉變溫度 >200 °C
– 表面鍍層：NiPdAu 或 Sn 鍍層，保證可焊性與抗腐蝕 -
關鍵制程節點
晶圓切割 → 芯片貼裝 → 等離子清洗 → 焊線鍵合 → 塑封 → 電鍍 → 激光打標 → 切筋成型 → 終檢測試
三、QFN vs. QFP：選型對照
| 關鍵指標 | QFN | QFP |
|---|---|---|
| 引腳形式 | 底部焊盤，無外露引線 | 四邊鷗翼引線 |
| 最大引腳數 | 通常 <100 | 可 >256 |
| 高頻性能 | 優秀（<1 nH） | 中等（2–5 nH） |
| 散熱能力 | 中心大焊盤 + 熱過孔 | 主要依賴封裝本體 |
| 檢測/返修 | 需 3D X-Ray | 目檢、手工返修容易 |
| 占用 PCB 面積 | 小 | 大 |
結論：當整機空間受限、功率密度高、信號頻率≥500 MHz 時，優選 QFN；若引腳數超過 100 或需現場返修，則考慮 QFP。
四、應用場景縱覽
- • 汽車電子：引擎 ECU、胎壓監測、EPS 電機驅動
- • 工業控制：PLC 高速 ADC、變頻伺服、功率模塊
- • 通信基礎設施：5G 小基站射頻前端、28 GHz 功放、光模塊 TIA
- • 醫療電子：便攜式監護儀、無線內窺鏡 SoC
- • 航空航天：小型化衛星電源管理、無人機飛控 MCU
五、技術演進與趨勢
-
高密度變體
– WQFN：0.35 mm 焊盤間距，I/O 數提升 30 %
– UQFN：1.0 mm×1.0 mm 超小封裝，用于微型傳感器 -
系統級整合
– FC-QFN（Flip-Chip QFN）：倒裝焊將互聯長度縮短至 <100 µm，適合毫米波 AiP
– SiP-QFN：將多顆裸片與無源器件共封，實現“封裝即模組” -
材料革新
– 陶瓷基板 QFN：CTE<8 ppm/°C，解決高溫循環焊點開裂
– 銅柱凸塊替代金線，降低 30 % 成本并提升 15 % 電流能力
六、生產良率與檢測挑戰
- • 焊點不可見：需配置 3D X-Ray（分辨率<1 µm）或 AOI+紅外熱成像
- • 切割毛刺：采用超薄砂輪 + 激光輔助工藝，毛刺高度<5 µm
- • 翹曲控制：優化 EMC 填料比例，使 12 mm×12 mm 封裝翹曲<50 µm
七、SMT貼片關鍵控制點
-
鋼網設計：中心散熱焊盤窗口采用“田字格”或“米字格”開口，防止空洞率>25 %
-
錫膏選型：Type 4 無鉛 Sn96.5/Ag3/Cu0.5，鋼網厚度 0.1 mm
-
回流曲線：峰值溫度 245 °C，液相線以上維持 60–90 s，ΔT<5 °C
-
底部填充：對大尺寸 QFN（≥8 mm×8 mm）使用 capillary underfill，提升抗機械應力能力
八、小結
QFN 封裝憑借其“小、薄、快、省”的綜合優勢，已成為中低引腳數、高功率密度芯片的首選方案。隨著 WQFN、FC-QFN、SiP-QFN 等衍生結構的成熟，其應用邊界正從傳統板級系統延伸到模組級集成。對于追求高密度、高可靠、高散熱的設計團隊，深入理解 QFN 的結構細節與工藝窗口，是保障一次性量產成功的關鍵。
