在PCBA加工過程中，BGA（球柵陣列封裝）器件因高密度、高性能的特性，廣泛應用于各類電子產品，但受焊接環境、操作精度等因素影響，BGA焊接不良的情況難以完全避免。BGA返修作為PCBA加工的關鍵補全工序，直接關系到產品良率、性能穩定性及生產成本控制。深圳1943科技SMT貼片加工廠深耕PCBA加工領域，憑借專業的BGA返修設備與標準化工藝，為客戶提供高效、精準的返修解決方案，助力電子產品順利量產。

一、PCBA加工中BGA返修的核心痛點

BGA器件的引腳以球柵陣列形式分布在底部，無法通過肉眼直接觀察焊接狀態，其返修過程對設備精度、工藝把控和操作經驗均有極高要求，成為PCBA加工中的技術難點：

• 返修過程中易出現焊點空洞、虛焊、橋連等問題，影響電路導通穩定性，甚至導致產品功能失效；
• 高溫拆焊時若溫度控制不當，可能損傷芯片本體、PCB基板或周邊元器件，造成二次損耗；
• 返修后器件定位精度不足，會引發信號傳輸延遲、電磁干擾等隱患，降低產品整體可靠性；
• 缺乏專業設備支撐時，返修效率低下，難以適配小批量試產與大批量量產的多樣化需求。

二、1943科技BGA返修：專業設備筑牢技術基礎

高效精準的BGA返修，離不開先進設備的硬件支撐。深圳1943科技針對性配置全套專業返修設備，覆蓋BGA返修全流程，從根源上保障返修質量：

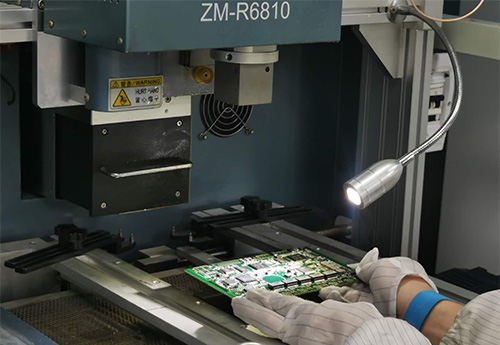

• 高精度光學對位返修臺：搭載高清CCD視覺定位系統，定位精度達±0.01mm，可精準識別BGA器件與PCB焊盤位置，避免返修時器件偏移，確保焊接對準度；
• 多溫區熱風回流系統：支持8-12溫區獨立控溫，溫度波動范圍±1℃，能根據BGA器件規格、PCB材質定制升溫曲線，實現溫和拆焊與精準焊接，減少熱損傷；
• 自動植球機與焊膏印刷設備：植球精度達0.1mm，可快速完成BGA器件的焊球修復，配合高精度焊膏印刷工藝，確保焊點均勻飽滿，降低虛焊、橋連風險；
• 無損檢測設備：配備X-Ray檢測機與AOI檢測設備，返修后可全面檢測焊點內部質量與外觀狀態，及時排查隱藏缺陷，保障每一件返修產品的可靠性。

三、標準化BGA返修工藝：流程把控彰顯專業實力

設備是基礎，工藝是核心。深圳1943科技建立了一套覆蓋“檢測-拆焊-清理-植球-再焊-復檢”的全流程標準化BGA返修工藝，確保每一步操作都有章可循：

1. 前期精準檢測：采用X-Ray檢測機排查BGA焊接缺陷，明確焊點空洞、虛焊、橋連等問題位置與程度，同時通過AOI檢測周邊元器件狀態，制定針對性返修方案；
2. 溫和拆焊操作：根據BGA器件尺寸與PCB材質，設定專屬溫區曲線，通過熱風回流系統均勻加熱，待焊錫熔融后，利用真空吸附裝置平穩取下BGA器件，避免硬撬導致的基板損傷；
3. 焊盤清潔處理：使用專業清洗劑與無塵擦拭工具，徹底清除PCB焊盤與BGA器件底部的殘留焊錫、助焊劑，確保焊盤平整干凈，為后續焊接創造良好條件；
4. 精準植球與印刷：對需修復焊球的BGA器件，通過自動植球機完成焊球種植，隨后在PCB焊盤上精準印刷焊膏，控制焊膏厚度與覆蓋范圍，保障焊點成型質量；
5. 二次精準焊接：將處理后的BGA器件通過光學對位系統精準定位，再次啟動熱風回流系統，按照預設曲線完成焊接，確保焊球與焊盤充分融合，形成可靠焊點；
6. 全方位復檢：返修完成后，通過X-Ray檢測焊點內部質量，AOI檢測外觀一致性，同時進行通電測試，驗證產品功能是否正常，合格后方可交付。

四、1943科技BGA返修技術的核心優勢

在PCBA加工的BGA返修領域，深圳1943科技憑借設備與工藝的雙重保障，形成了顯著的技術優勢：

• 高可靠性：通過專業設備與標準化工藝，返修產品良率穩定在99%以上，焊點可靠性與原生焊接一致，滿足各類電子產品的長期使用需求；
• 高效適配性：可處理0.3mm-2.0mm間距的BGA器件，適配醫療電子、工業控制、通訊物聯等多領域的PCBA加工需求；
• 成本可控：精準的工藝把控減少二次損傷與返工率，縮短返修周期，幫助客戶降低生產成本，提升產品交付效率；
• 技術團隊支撐：擁有多年P(guān)CBA加工與BGA返修經驗的工程師團隊，可根據客戶產品特性提供定制化返修方案，及時解決各類復雜返修難題。

五、結語：專業BGA返修，助力PCBA加工品質升級

BGA返修作為PCBA加工中不可或缺的關鍵工序，其技術水平直接影響電子產品的質量與市場競爭力。深圳1943科技SMT貼片加工廠始終聚焦PCBA加工核心技術升級，以專業的BGA返修設備、標準化的工藝流程與經驗豐富的技術團隊，為客戶提供從SMT貼片加工到返修交付的一站式解決方案。
