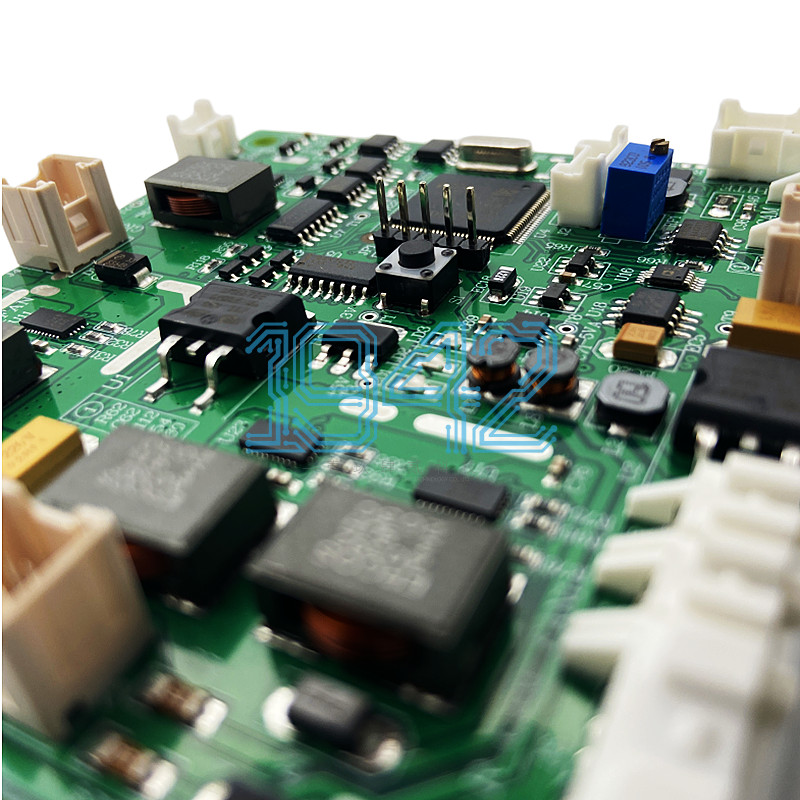

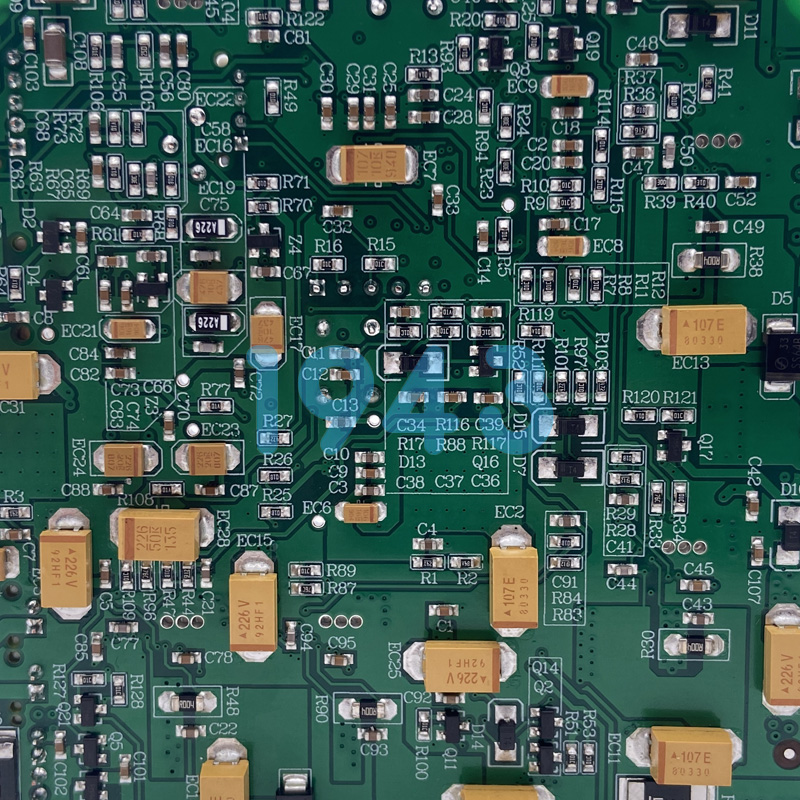

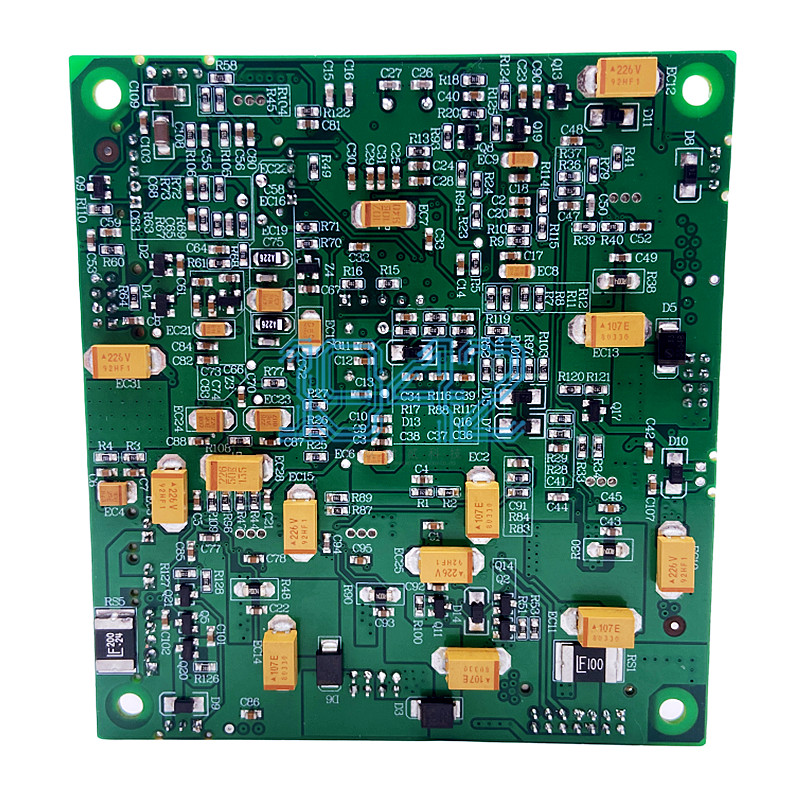

本產品是醫療儀器PCBA貼片。正反面元器件貼片加工數量總和為146件，整個PCBA加工元器件種類為64種，PCB外徑尺寸為322mm*54mm，SMT貼片元器件最小封裝尺寸為0402，SMT貼片元器件最小引腳間距為0.65mm；PCBA加工焊接方式為雙面SMT回流焊接+DIP插件波峰焊接；本產品在一九四三科技SMT貼片加工廠整個制程工序為PCBA包工包料（PCB設計&制板→元器件采購→貼片加工→清洗→測試）；
點數：146
器件種類：64
PCB尺寸： 322*54mm
阻容感最小封裝尺寸: 0402
最小器件引腳間距：0.65mm
焊接方式：單面回流焊接+選擇性波峰焊
制程工序: PCB制板+器件集采+貼片加工
深圳1943科技SMT貼片加工廠的醫療儀器PCBA貼片加工，擁有先進的設備和專業的技術團隊。采用SMT表面貼裝技術，將電子元器件精確焊接到PCB板上，提高醫療儀器的性能和可靠性。提供PCBA包工包料服務，支持打樣及大小批量生產，嚴格遵循ISO13485和IEC等國際質量標準，確保每一塊醫療儀器板都能達到醫療行業的標準，為醫療設備的穩定運行提供有力保障。
采用先進的高精度貼片機，能夠實現對微小元件的精準貼裝。最小可貼裝0201封裝的元件，貼裝精度可達±0.05mm，確保即使是醫療儀器中最精細的電路設計也能準確實現。對于醫療儀器中常用的電容、電阻、電感等微小元件，能夠保證其位置的精確性和穩定性，從而提高整個PCBA的性能。
具備豐富的復雜芯片貼裝經驗，無論是BGA、QFN等封裝形式的高性能芯片，還是多引腳、高密度的集成電路，我們都能熟練處理。在貼裝過程中，運用先進的視覺識別系統和精確的坐標定位技術，確保芯片引腳與PCB焊盤完美對齊，避免出現虛焊、短路等問題，保障醫療儀器的核心功能正常運行。
回流焊是PCBA貼片加工的關鍵環節，我們采用高精度的回流焊爐，根據不同元件的特性和PCB的材質，精確設置溫度曲線。在焊接過程中，實時監測溫度和時間，確保焊料充分熔化并與元件引腳和PCB焊盤良好結合，形成牢固、可靠的焊點。嚴格控制焊接質量，避免出現冷焊、橋接、錫珠等缺陷，提高PCBA的可靠性和穩定性。
對于醫療儀器PCBA中的插件元件，我們采用波峰焊工藝進行焊接。在波峰焊過程中，精確控制波峰高度、焊接時間和助焊劑的噴涂量，確保插件元件與PCB之間形成良好的電氣連接。同時，對焊接后的PCBA進行嚴格的清洗，去除殘留的助焊劑和雜質，保證PCBA的清潔度和電氣性能。
在SMT貼片完成后，使用先進的AOI設備對PCBA進行全面檢測。該設備能夠快速、準確地檢測出元件的貼裝位置、極性、焊接質量等問題，及時發現并標記出不合格的焊點和元件。通過高分辨率的攝像頭和先進的圖像處理算法，能夠檢測到微小的缺陷和異常，確保每一個PCBA都符合質量標準。
對于BGA等封裝的隱藏焊點，采用X射線檢測設備進行檢測。X射線能夠穿透PCBA，清晰地顯示出焊點內部的情況，如空洞、虛焊等問題。通過專業的分析軟件，對檢測結果進行詳細分析，確保隱藏焊點的質量符合要求，避免潛在的質量隱患。
在完成所有SMT貼片和焊接工序后，對PCBA進行全面的功能測試。模擬醫療儀器的實際工作環境，對PCBA的各項功能進行嚴格測試，確保其性能符合設計要求。通過專業的測試設備和軟件，對PCBA的電氣性能、信號傳輸、數據處理等功能進行檢測，及時發現并解決潛在的問題，保證PCBA在醫療儀器中的正常運行。
我們擁有嚴格控制的生產環境，車間配備了溫濕度控制系統和防靜電設施，確保生產過程中的溫濕度穩定，避免靜電對元件造成損壞。同時，對生產車間進行定期清潔和消毒，保證生產環境的潔凈度，防止灰塵、雜質等對PCBA造成污染。
遵循嚴格的質量管理體系，從原材料采購、生產加工到成品檢驗，每一個環節都進行嚴格的質量控制。我們與優質的供應商建立了長期合作關系，確保所使用的原材料符合醫療行業的標準和要求。在生產過程中，嚴格按照操作規程進行操作，對每一個工序進行質量檢驗，確保產品質量的穩定性和可靠性。
我們深知醫療行業對產品交付時間的敏感性，建立了快速響應機制，能夠在接到客戶訂單后迅速安排生產。同時，我們具備靈活的生產能力，能夠根據客戶的需求進行小批量、多批次的生產，滿足不同客戶的個性化需求。我們還提供專業的技術支持和售后服務，為客戶解決在使用過程中遇到的問題，確保客戶的滿意度。
